防水焊錫環末端封帽

產品中心 > 電纜防水熱縮封帽 > 防水焊錫環末端封帽

防水焊錫環末端封帽

產品詳細

應用

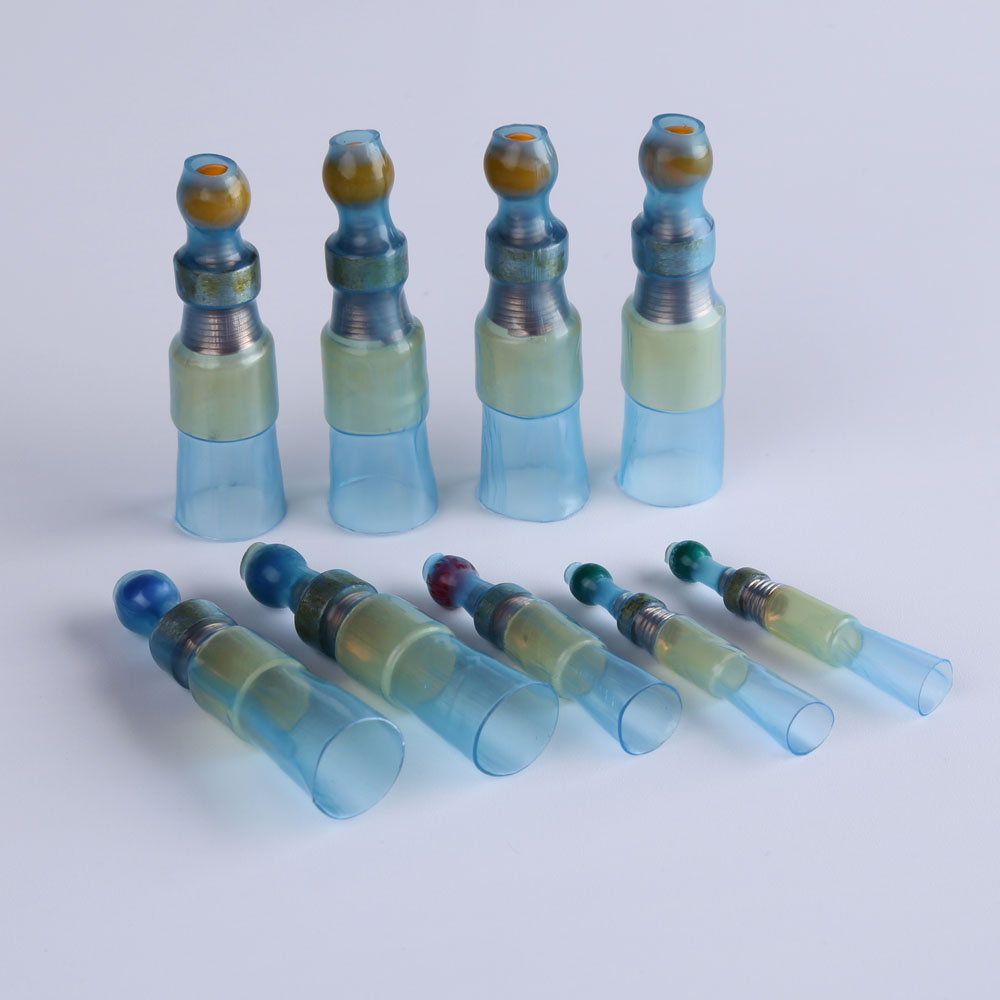

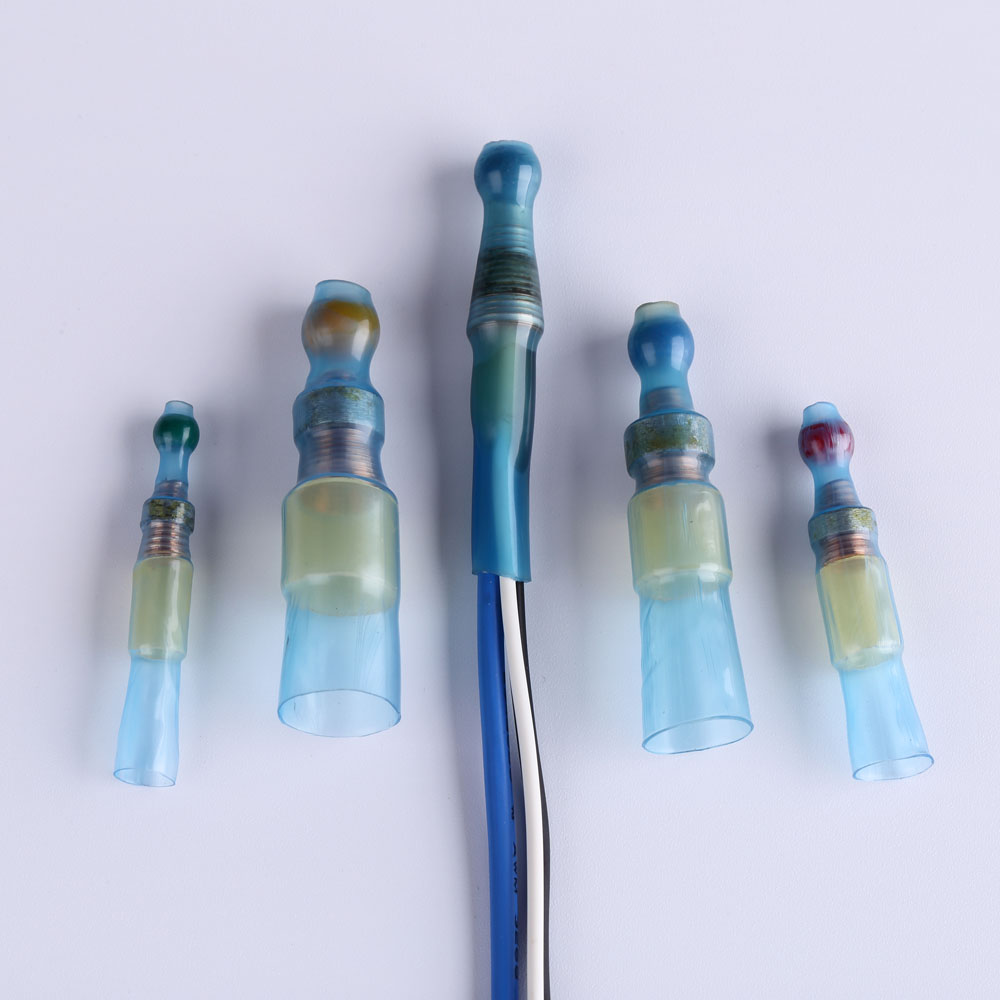

防水焊錫環末端封帽是由一個含有有色玻璃珠、方型銅線塔、焊錫環、熱熔膠環和熱縮套管組成，用于多股電線末端密封連接。它獨特地結合了防水、線夾固定和焊錫焊接多股線末端密封連接。產品設計是可靠的末端密封不同規格的電線在一個單一的設備里。產品防水、耐油、環保、容易安裝。

特性

焊接連接

電氣絕緣

密封，消除應力

安裝簡單

操作溫度范圍

工作溫度: -40℃~125℃

開始收縮溫度：150℃

完全收縮溫度：175℃

焊錫開始熔解溫度：138℃

焊錫完全熔解溫度：160℃

性能參數

Operating Temperature	-40℃～+125℃
voltage Resistant	600V
Protection type	IP67
Volume Resistivity (Ω cm):	≥1013
Dielectric Strength (KV/mm)	2.0

產品規格

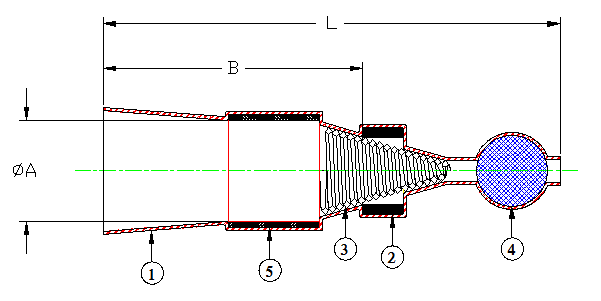

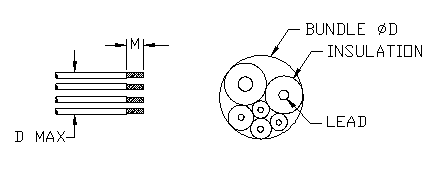

Part No.	Ball Color	Product Dimensions （mm）			Copper Cross Section （mm2）		Bundle Diameter （mm）
		L±3.5	ΦA(chǔ)	B	Min(CMA)	Max(CMA)	ΦD max	M±1 (M±0.04)
SST-SR01	Green	38.3	3.6 +0.4/-0.2	26.0±2.0	0.7（1400）	2.4（4800）	3.3	15.0
SST-SR02	Red	37.7	5.0 +0.7/-0.2	23.5±2.0	2.0（4000）	4.0（8000）	4.5	15.0
SST-SR03	Blue	45.5	7.5 +0.9/-0.2	26.5±2.0	3.5（7000）	8.0（16000）	7.0	15.0
SST-SR04	Yellow	45.0	9.4 +0.9/-0.3	25.5±3.0	7.5（15000）	12.0（24000）	9.0	15.0
